Такие виды нагрузки как системы безопасности и связи, медицинское и производственное технологическое оборудование нуждаются в бесперебойной подаче электроэнергии. Причем, количество таких потребителей неуклонно увеличивается. Перебои с электроснабжением приводят к поломкам оборудования, проблемам со связью и хранением информации, ситуациям опасным для жизни и здоровья людей.

Для организации непрерывного питания объектов оборудуются резервные каналы передачи электросигнала с системой автоматического ввода (блоком АВР). Он задействуется при полном или критическом падении напряжения в основной сети электроснабжения. АВР обеспечивает автоматическое переключение потребителей на резервный источник тока.

Область применения АВР

Согласно правилам обязательному оснащению блоками включения резерва подлежат электросети с электроприемниками первой и второй категории. В первом случае это оборудование, при отключении которого:

  • возникает угроза жизни людей и безопасности государства;
  • существует риск крупного материального ущерба;
  • нарушается технологический процесс;
  • прекращается функционирование связи и телевидения.

Ко второй категории важности относятся системы электроснабжения транспорта, производства, ЖКХ.

В промышленности в быстром вводе резерва нуждаются предприятия нефтеперерабатывающей, химической и пищевой промышленности, так как прерывание рабочих процессов приводит к полной замене дорогостоящего оборудования. На гражданских объектах в автоматическом подключении резервного источника тока нуждается электрооборудование инженерных систем различного назначения (дымоотведения, сигнализации, освещения и др.). К не менее важным потребителям относятся серверные центры, сети мобильной и спутниковой связи, телекоммуникации.

Функции АВР

В качестве надежного резерва используется независимый источник тока — бензиновый или дизельный генератор. Наиболее часто востребованы ДГУ, поскольку имеют практически неограниченный диапазон мощности. Бензогенераторы имеют ограниченный ресурс и используются на небольших объектах: в загородных домах, гаражах и др.

АВР необходим для переключения нагрузки с общей сети на резервный генератор. Для этого установка управляет запуском и остановом источника тока с помощью сигналов.

Поскольку для выхода генератора на номинальную частоту требуется определенное время, АВР соблюдает выдержку между командами включения резервных источников и подключения нагрузок. После возобновления работы основной сети производится автоматическое восстановление электроснабжения потребителей и их переход с генератора на магистраль. При этом для проверки устойчивости питания также соблюдается выдержка. В случае подачи качественного напряжения поступает команда на останов генератора.

Примеры оборудования
3200А
  • Модель: 3200А
  • 1 083 000 руб.
LS Metasol 800
ИЭК 63

При выборе модели к устройству автоматического ввода резерва предъявляют следующие требования:

  • наличие механических или электрических блокировок для предотвращения включения двух аппаратов или параллельного соединения выводов;
  • надежность питания систем управления;
  • удобство панели с индикацией, кнопками и переключателями для управления в ручном режиме и контроля состояния аппаратов;
  • наличие средств диагностики электроники;
  • возможность управления неприоритетной нагрузкой.

АВР

Виды и комплектация устройств автоматического запуска

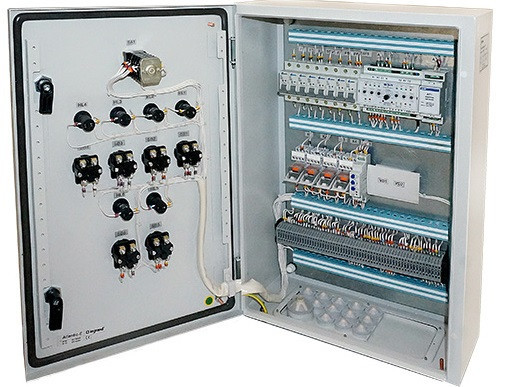

Требования к устройству АВР зависят от области применения, вида нагрузки и возможности ее разделения по приоритету. Они оборудуются двумя или тремя вводами от источников тока, которые обслуживают потребителей. Коммутация работает на автоматических выключателях, контакторах, выключателях нагрузки. В зависимости от мощности резервной станции комплектующие помещают в шкафы АВР или в щиты АВР. Они имеют металлический коррозионнозащищенный корпус с запирающейся лицевой панелью. Уровень пыле- и влагозащиты составляет IP 54.

Простейший блок АВР собирается на базе электромеханического контактора. Устройство характеризуется быстродействием и износостойкостью. При этом контактор не обеспечивает защиту, поэтому дополнительно комплектуется выключателями. Бессбойному автоматическому включению способствует использование моторного привода. Такая комплектация обеспечивает надежность и простоту управления.

АВР с контакторами подходят при частой коммутации и имеют неручное управление. Шкафы автоматического ввода резерва оснащаются аппаратами для работы с диапазоном токов 9-5000 А.

АВР на базе выключателей-разъединителей нагрузки подходят для ручного и автоматического переключения потребителя. Они надежны, компактны, имеют простую конструкцию и невысокую стоимость.

АВР с автоматическими выключателями и программируемыми контроллерами (ПЛК) отличаются расширенным функционалом с реализацией алгоритмов управления любой сложности. Контроль осуществляется с панели оператора и удаленным мониторингом.

АВР с расширенной комплектацией позволяют контролировать качество энергии и ее потребление. Благодаря использованию модульной автоматики в различных сочетаниях и контроллерному управлению установки адаптируются к индивидуальным потребностям заказчиков. Они собираются на базе продукции лидеров отрасли, таких как Schneider Electriс, АВВ.

Такие виды нагрузки как системы безопасности и связи, медицинское и производственное технологическое оборудование нуждаются в бесперебойной подаче электроэнергии. Причем, количество таких потребителей неуклонно увеличивается. Перебои с электроснабжениям приводят к поломкам оборудования, проблемам со связью и хранением информации, ситуациям опасным для жизни и здоровья людей.
